SANlight Driver Set STIXX 3/6, 200W (AI5101)

Detailní popis produktu

Vstupní driver pro řadu STIXX 3 i 6

SANlight Driver Set STIXX 3/6, 200W je Smart Driver pro dvě příbuzné řady najednou: napájí buď svítidla STIXX 3-80, nebo STIXX 6-150. Je to nejmenší driver téhle skupiny, ideální pro jedno delší svítidlo 6-150 nebo dvojici svítidel 3-80.

Prodává se sám, bez svítidel a kabeláže. Osadíte ho svítidly STIXX 3-80 (nebo STIXX 6-150), které bez driveru nesvítí.

Parametry

• Typ: napájecí driver (Smart Driver) pro řadu STIXX
• Maximální výstupní výkon: 200 W
• Určeno pro: svítidla STIXX 3-80 nebo STIXX 6-150 (vždy jen jednu řadu)

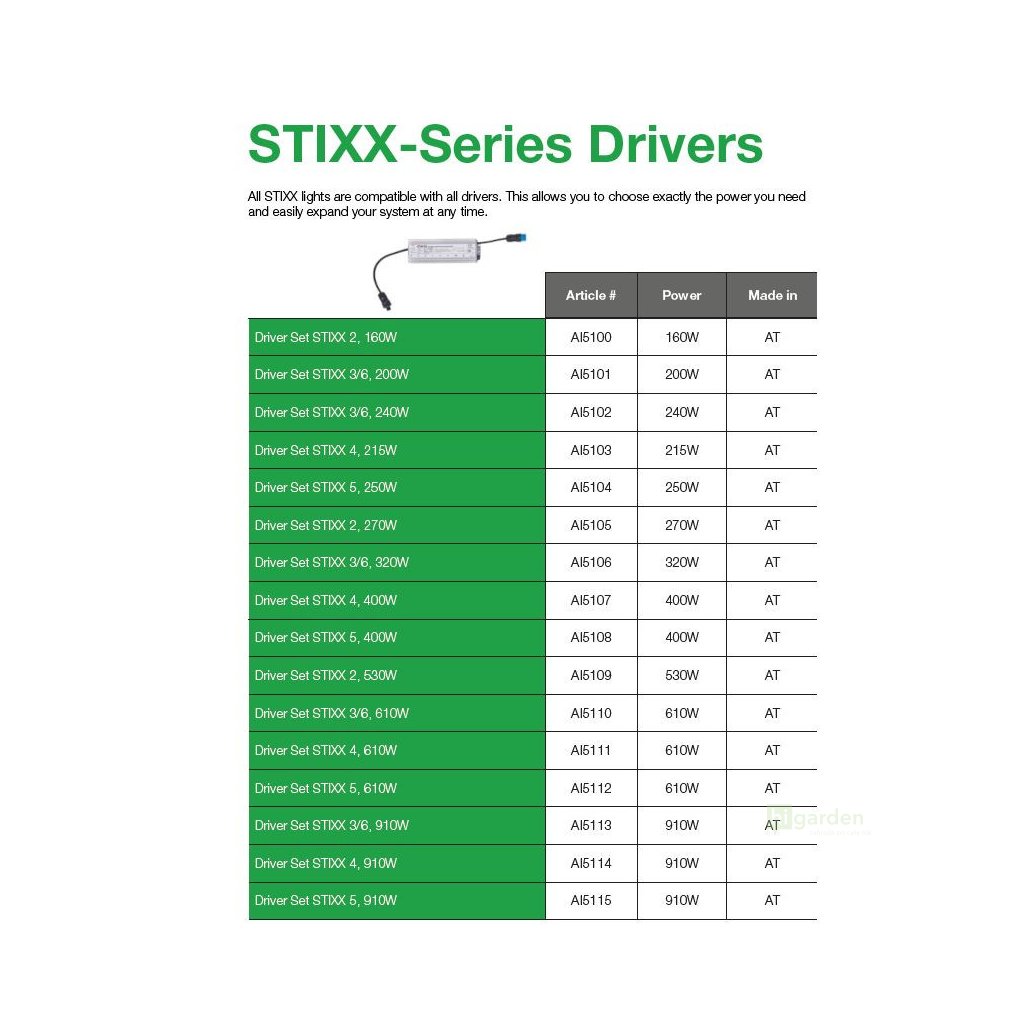

• Na plný výkon (oficiální tabulka SANlight): dvě svítidla 3-80 (140 W) / jedno 6-150 (141 W)
• Jmenovitý příkon jednoho svítidla: 70 (3-80) nebo 141 (6-150) W
• Max. výstupní proud: 3,5 A
• Typ. výstupní napětí: 57 V DC
• Rozměry (D x Š x V): 231 x 90 x 41,5 mm
• Hmotnost: 1,6 kg
• Vstupní napětí: 120-240/277 V AC, 50/60 Hz

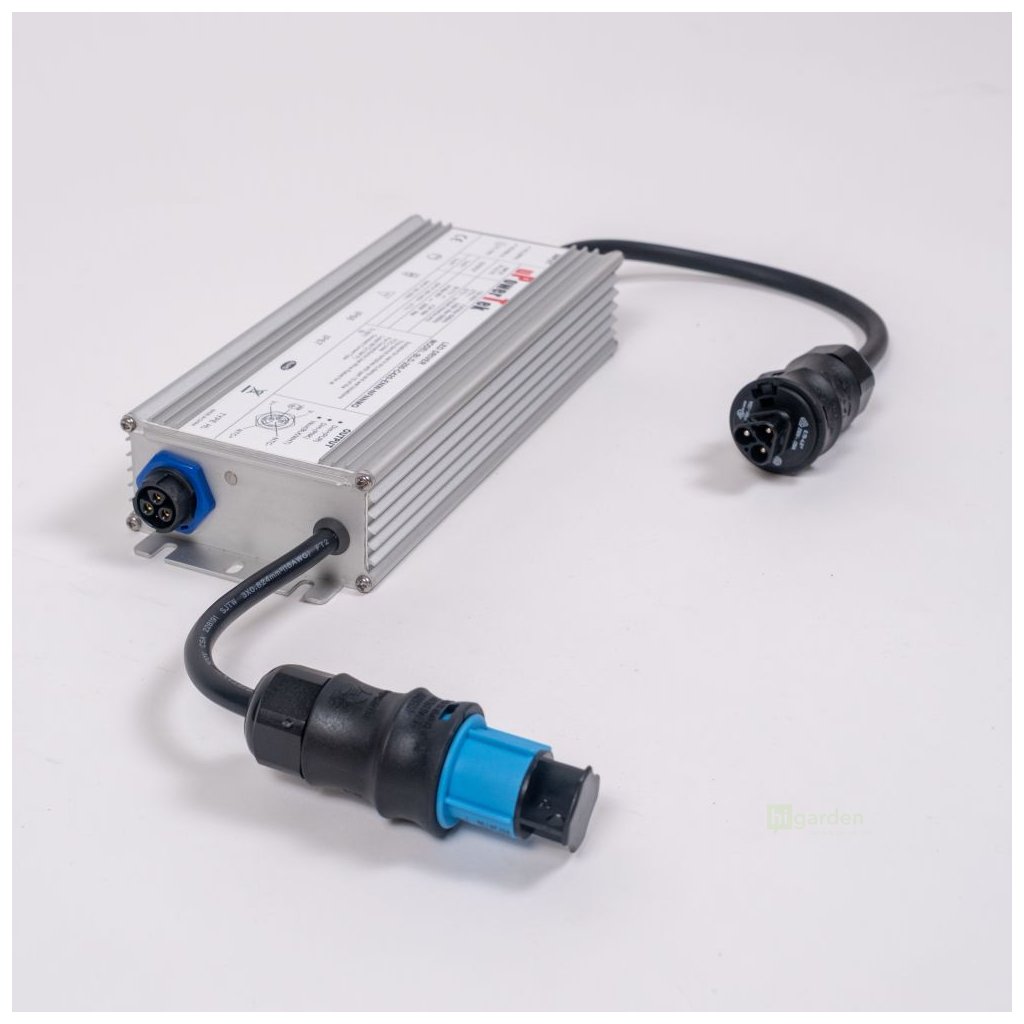

• Stmívání: modrý konektor na driveru (M-Dimmer, Bluetooth Dimmer nebo 0-10V)
• Nevyužité DC porty: terminační záslepka (povinné)
• Voděodolnost: konektor M19 na svítidle IP68; síťová zástrčka driveru voděodolná není

Kompatibilita

Kompatibilní:

• svítidla SANlight STIXX 3-80 (na plný výkon dvě svítidla) nebo STIXX 6-150 (na plný výkon jedno svítidlo) - vždy jen jedna řada
• Undercanopy STIXX 3-80 a Undercanopy STIXX 6-150 - podstropní verze stejných řad
• terminační záslepka SANlight (AI5010) na nepoužité DC porty driveru
• stmívače SANlight M-Dimmer a Bluetooth Dimmer, případně signál 0-10V (modrý konektor na driveru)
• prodlužovací kabely a rozbočovače M19 (5 PIN) z příslušenství STIXX pro propojení více svítidel

Nekompatibilní:

• míchání STIXX 3-80 a STIXX 6-150 na jednom driveru - nutná stejná svítidla
• ostatní řady STIXX (2-60, 4-100 a 5-120) - driver je určen jen pro řadu 3/6
• STIXX 50 - uzavřený systém s vlastním zdrojem, jiná kabeláž
• svítidla EVO a FLEX II - jiný konektor i napájení

3-80, nebo 6-150? Podle toho se liší počet

Počet svítidel na plný výkon se u obou řad liší podle jejich příkonu. Podle oficiální tabulky SANlight utáhne 200W driver dvě svítidla STIXX 3-80, nebo jedno svítidlo STIXX 6-150. Vyberte si řadu podle plochy a délky instalace; konkrétní počty najdete v parametrech. Chcete-li tři svítidla 3-80, sáhněte po silnější 240W verzi.

Stmívání na driveru a terminace portů

Ztlumení světla obstará driver: na modrý konektor zapojíte Bluetooth Dimmer nebo M-Dimmer SANlight, případně signál 0-10V, a jas se mění u všech svítidel zároveň. Nepoužité porty driveru je povinné uzavřít terminační záslepkou - bez ní hrozí poškození systému.

Vodě odolnost

Konektor M19 na LED svítidle je voděodolný (IP68), síťová zástrčka driveru ale ne - její spoj se zásuvkou chraňte před vlhkostí. Mezi více driverů nechte alespoň 10mm odstup a nestohujte je na sebe.

Časté dotazy

Je tento driver pro STIXX 3-80, nebo pro 6-150?

Pro obě řady, ale vždy jen pro jednu z nich najednou. Na driver zapojíte buď svítidla STIXX 3-80, nebo svítidla STIXX 6-150, nikdy obě dohromady na jednom driveru. Platí pravidlo stejných svítidel. Počet svítidel na plný výkon se u obou řad liší podle jejich příkonu (70 W u 3-80, 141 W u 6-150).

Musí být všechna svítidla na driveru stejná?

Ano, musí. Na společný driver patří pouze identická svítidla jedné řady - STIXX 3-80 tedy jen s dalším STIXX 3-80. Dva různé modely STIXX na jedné napáječce zapojit nesmíte, každá řada má jiný příkon. Rozšiřujete-li o jiný model, dokupte k němu vlastní driver; stejná svítidla propojíte prodlužovacími kabely a rozbočovači M19.

Potřebuju k driveru terminační záslepku?

Ano. Driver nabízí víc DC portů, než kolik jich typicky obsadíte, a volné porty se uzavírají terminační záslepkou (AI5010). Bez ní může dojít k poškození systému, proto ji berte jako nezbytnou položku sestavy. Dodává se samostatně, ne s driverem ani se svítidly.
