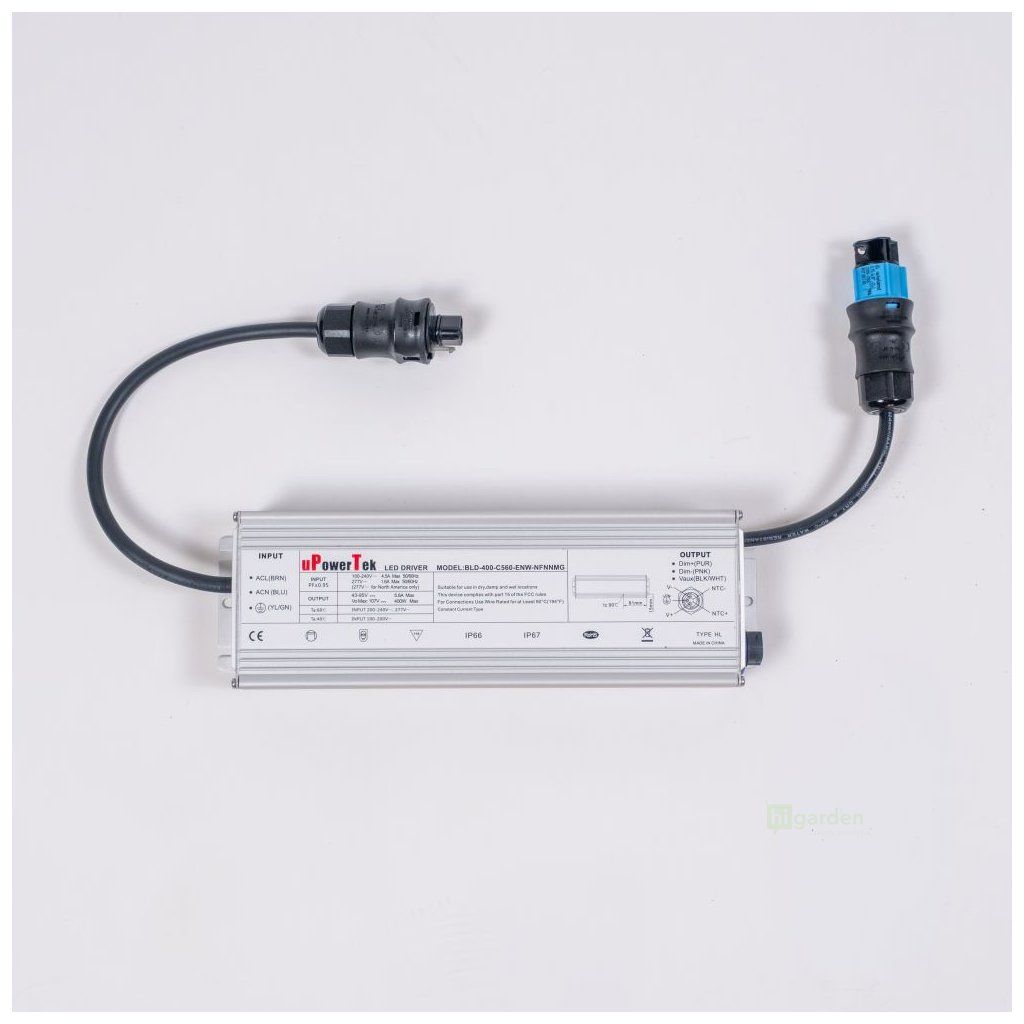

SANlight Driver Set STIXX 3/6, 240W (AI5102)

Detailní popis produktu

Driver STIXX 3/6 pro tři svítidla 3-80

SANlight Driver Set STIXX 3/6, 240W je Smart Driver pro řady STIXX 3-80 a STIXX 6-150. Oproti vstupní 200W verzi přidává hlavu navíc pro řadu 3-80: utáhne tři svítidla STIXX 3-80 na plný výkon. Se STIXX 6-150 napájí jedno svítidlo.

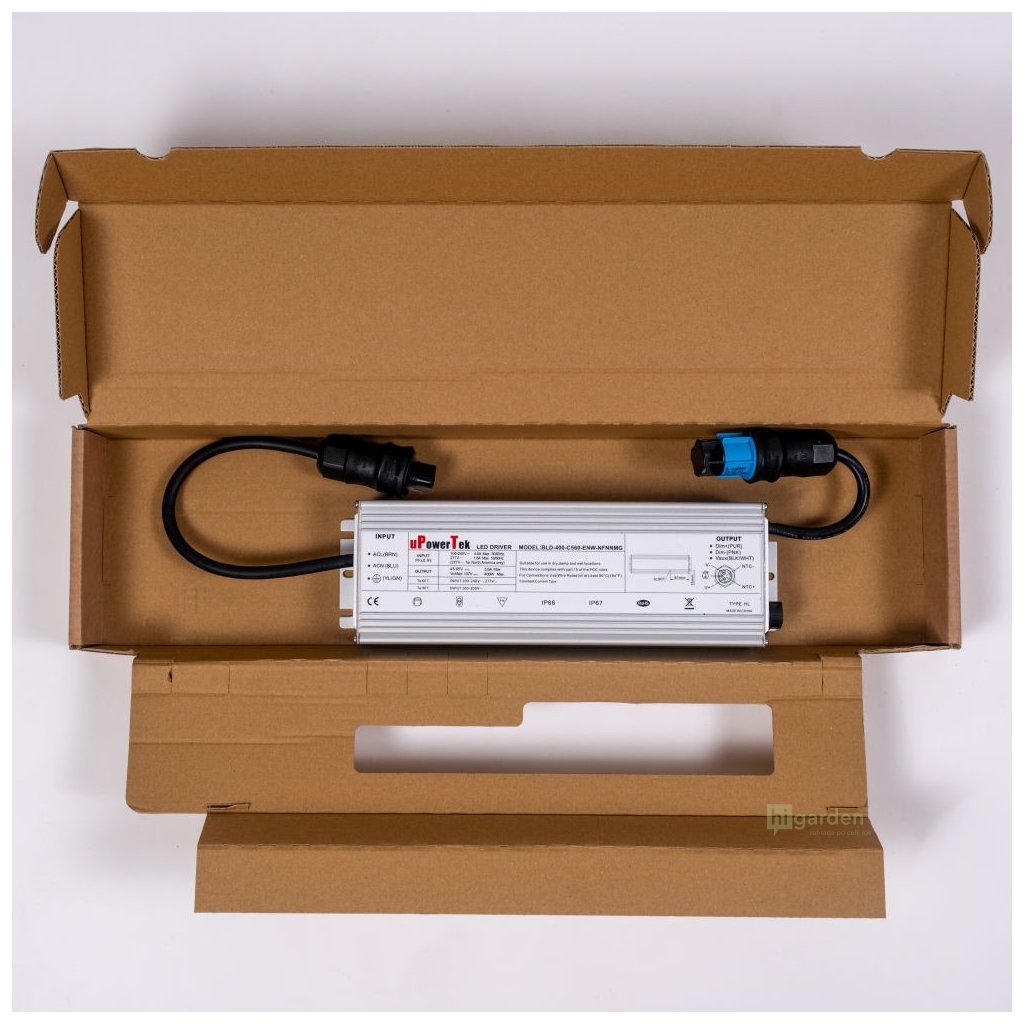

Driver dorazí samostatně, bez svítidel a kabelů. K provozu doplníte svítidla STIXX 3-80 (případně STIXX 6-150); samotné svítidlo bez driveru nesvítí.

Parametry

• Typ: napájecí driver (Smart Driver) pro řadu STIXX
• Maximální výstupní výkon: 240 W
• Určeno pro: svítidla STIXX 3-80 nebo STIXX 6-150 (vždy jen jednu řadu)

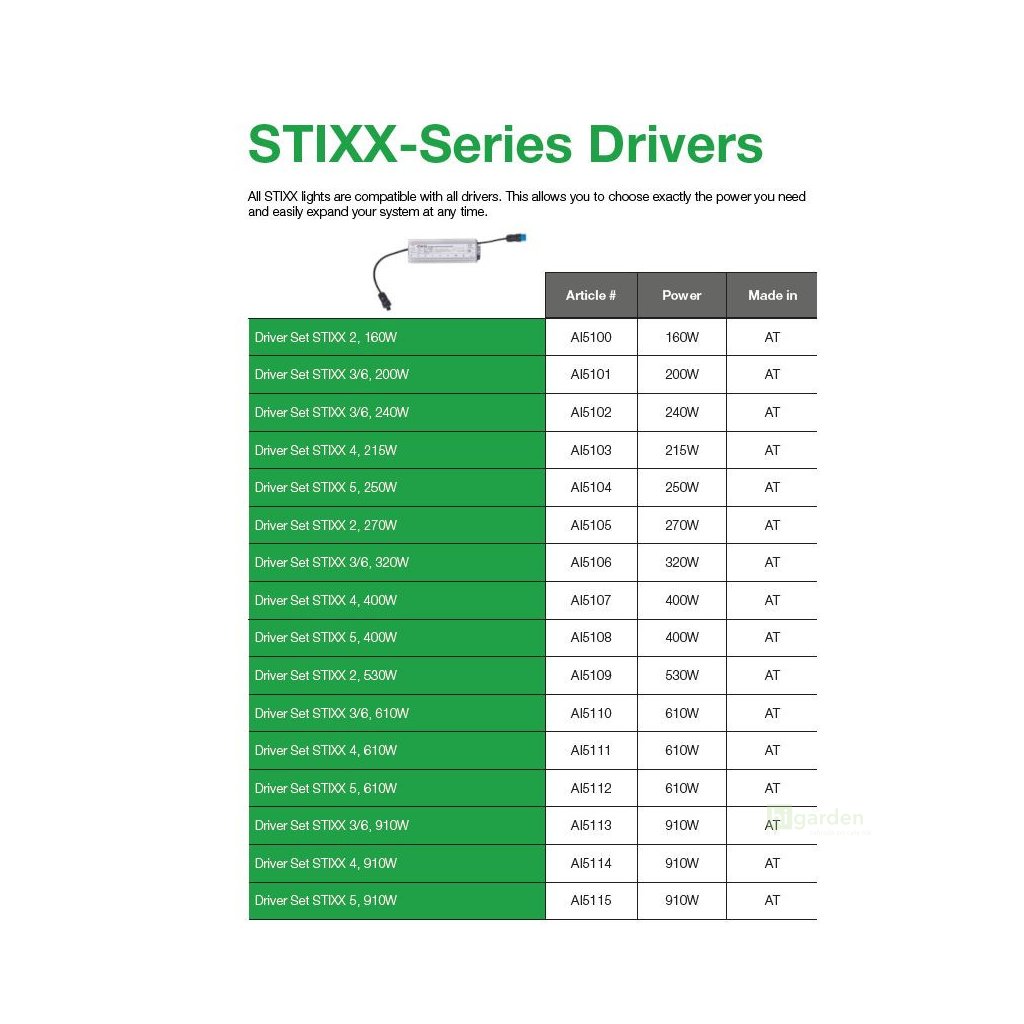

• Na plný výkon (oficiální tabulka SANlight): tři svítidla 3-80 (210 W) / jedno 6-150 (141 W)
• Jmenovitý příkon jednoho svítidla: 70 (3-80) nebo 141 (6-150) W
• Max. výstupní proud: 4,2 A
• Typ. výstupní napětí: 57 V DC
• Rozměry (D x Š x V): 281 x 90 x 41,5 mm
• Hmotnost: 1,9 kg
• Vstupní napětí: 120-240/277 V AC, 50/60 Hz

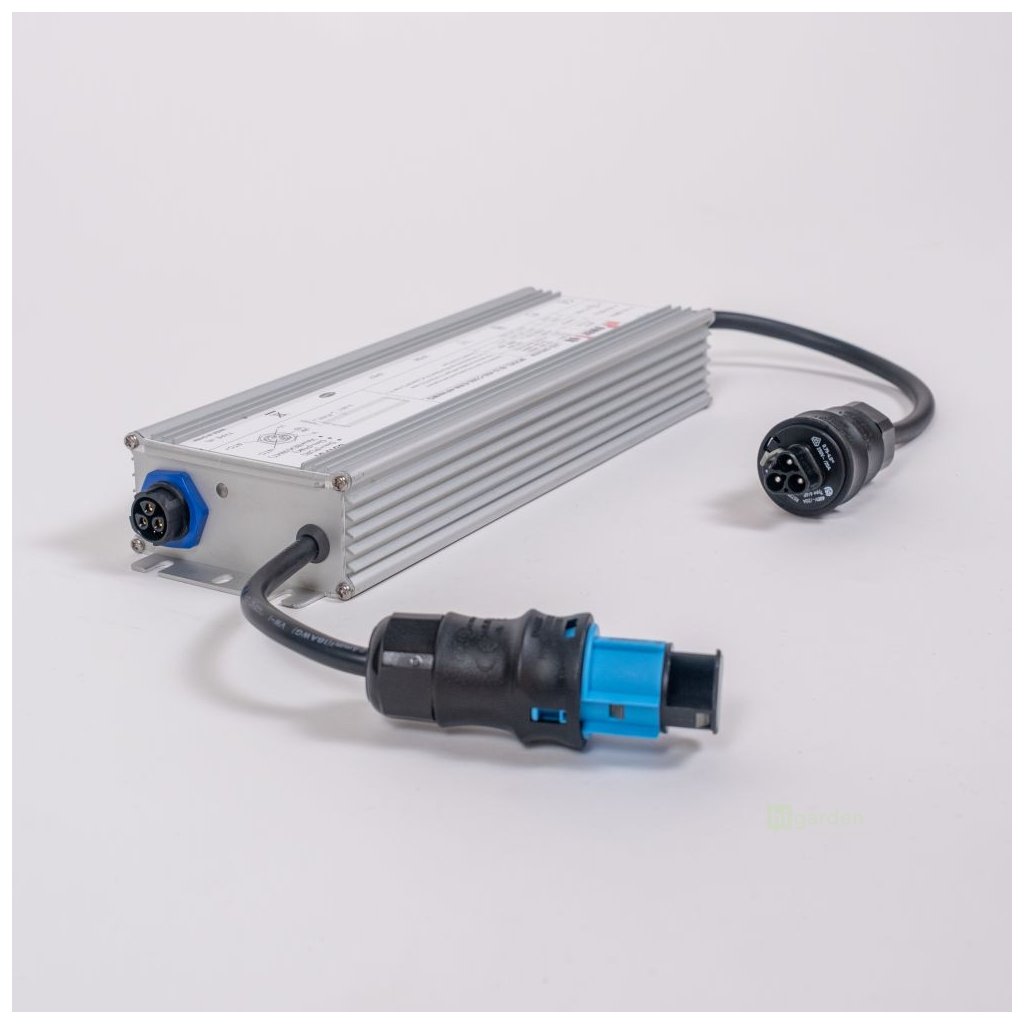

• Stmívání: modrý konektor na driveru (M-Dimmer, Bluetooth Dimmer nebo 0-10V)
• Nevyužité DC porty: terminační záslepka (povinné)
• Voděodolnost: konektor M19 na svítidle IP68; síťová zástrčka driveru voděodolná není

Kompatibilita

Kompatibilní:

• svítidla SANlight STIXX 3-80 (na plný výkon tři svítidla) nebo STIXX 6-150 (na plný výkon jedno svítidlo) - vždy jen jedna řada
• Undercanopy STIXX 3-80 a Undercanopy STIXX 6-150 - podstropní verze stejných řad
• terminační záslepka SANlight (AI5010) na nepoužité DC porty driveru
• stmívače SANlight M-Dimmer a Bluetooth Dimmer, případně signál 0-10V (modrý konektor na driveru)
• prodlužovací kabely a rozbočovače M19 (5 PIN) z příslušenství STIXX pro propojení více svítidel

Nekompatibilní:

• míchání STIXX 3-80 a STIXX 6-150 na jednom driveru - nutná stejná svítidla
• ostatní řady STIXX (2-60, 4-100 a 5-120) - driver je určen jen pro řadu 3/6
• STIXX 50 - uzavřený systém s vlastním zdrojem, jiná kabeláž
• svítidla EVO a FLEX II - jiný konektor i napájení

Kdy 240W verze sedí

Tahle verze dává smysl, když stavíte sestavu ze tří svítidel STIXX 3-80 - přesně tolik jich podle oficiální tabulky SANlight utáhne na plný výkon. Pro jedno svítidlo 6-150 je 240W driver také v pořádku, byť tam výkon nevyužijete celý. Potřebujete-li čtyři svítidla 3-80, míří výš 610W driver; na dvě svítidla 6-150 sáhněte po 320W verzi.

Záslepka a stmívání

Nevyužité DC porty driveru se musí osadit terminační záslepkou - bez ní hrozí poškození systému, proto ji berte jako povinnou součást každé sestavy. Stmívá se přímo na driveru: na jeho modrý konektor připojíte magnetický M-Dimmer nebo Bluetooth Dimmer SANlight, případně řídicí signál 0-10V. Svítidla se tak stmívají všechna společně.

Vodě odolnost a instalace

Voděodolný je jen konektor M19 na svítidle (IP68); síťovou zástrčku driveru udržte v suchu. Při použití víc driverů dodržte mezi nimi minimální odstup 10 mm a nestavte je na sebe.

Časté dotazy

Kolik svítidel 240W driver napájí?

Na plný jmenovitý výkon napájí tři svítidla STIXX 3-80 (3x 70 W = 210 W), nebo jedno svítidlo STIXX 6-150 (141 W) - tyto počty udává oficiální tabulka SANlight. Řady se nekombinují, vyberete jednu. Víc svítidel zapojíte na úkor plného výkonu.

Můžu na tenhle 3/6 driver dát 3-80 i 6-150 zároveň?

Ne zároveň. Označení 3/6 znamená, že driver umí napájet řadu STIXX 3-80 nebo řadu STIXX 6-150 - vyberete si jednu a té se držíte. Mícháte-li obě řady, potřebujete pro každou samostatný driver. Kolik svítidel utáhne, se u 3-80 a 6-150 liší podle jejich příkonu.

K čemu je terminační záslepka a musím ji mít?

Ano, je povinná. Driver má víc DC portů, než kolik svítidel obvykle zapojíte, a každý nevyužitý port se musí uzavřít terminační záslepkou (AI5010). Bez ní hrozí poškození systému. Je to levný, ale nezbytný díl - záslepku výrobce nedodává společně se svítidly ani driverem, dokupuje se zvlášť.
