SANlight Driver Set STIXX 3/6, 320W (AI5106)

Detailní popis produktu

Střední driver pro dvě svítidla 6-150

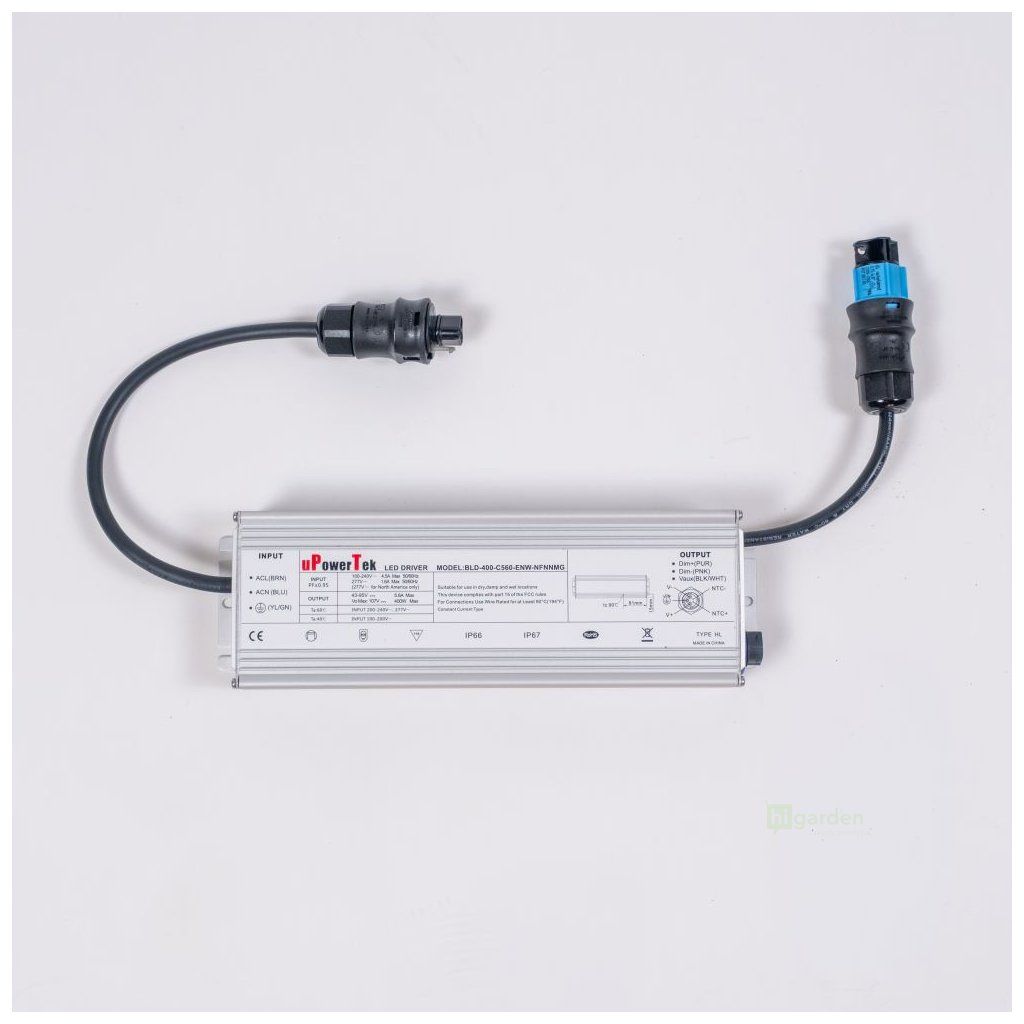

SANlight Driver Set STIXX 3/6, 320W je Smart Driver pro řady STIXX 3-80 a 6-150. Jako první v řadě zvládne na plný výkon dvě dlouhá svítidla STIXX 6-150 (2x 141 W), nebo tři svítidla STIXX 3-80. Hodí se tak na plnohodnotný stan, kde chcete dvojici výkonných svítidel z jednoho driveru.

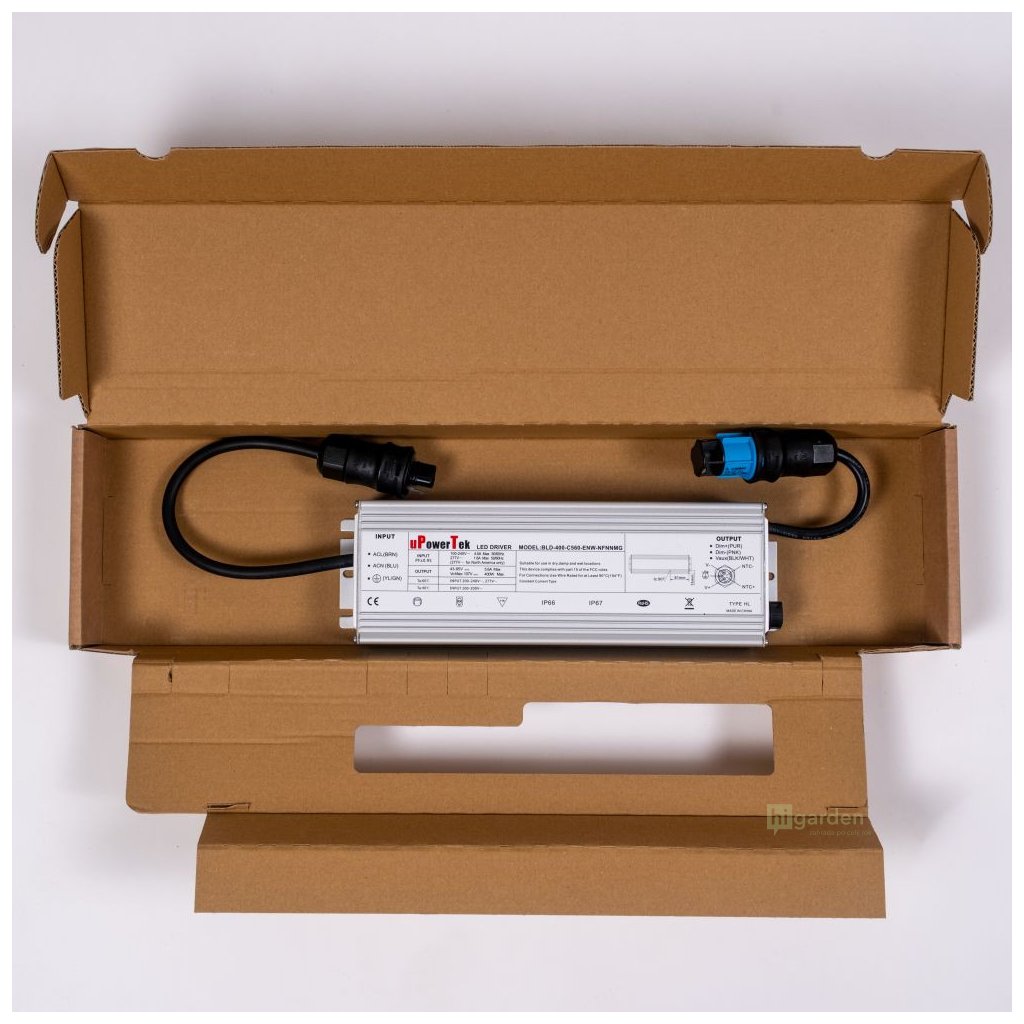

Napáječka je bez svítidel a kabelů, kupuje se samostatně. Rozsvítíte ji svítidly STIXX 3-80 nebo STIXX 6-150, které samy nesvítí.

Parametry

• Typ: napájecí driver (Smart Driver) pro řadu STIXX
• Maximální výstupní výkon: 320 W
• Určeno pro: svítidla STIXX 3-80 nebo STIXX 6-150 (vždy jen jednu řadu)
• Na plný výkon (oficiální tabulka SANlight): tři svítidla 3-80 (210 W) / dvě 6-150 (282 W)
• Jmenovitý příkon jednoho svítidla: 70 (3-80) nebo 141 (6-150) W
• Max. výstupní proud: 5,6 A
• Typ. výstupní napětí: 57 V DC
• Rozměry (D x Š x V): 281 x 90 x 41,5 mm
• Hmotnost: 1,92 kg
• Vstupní napětí: 120-240/277 V AC, 50/60 Hz

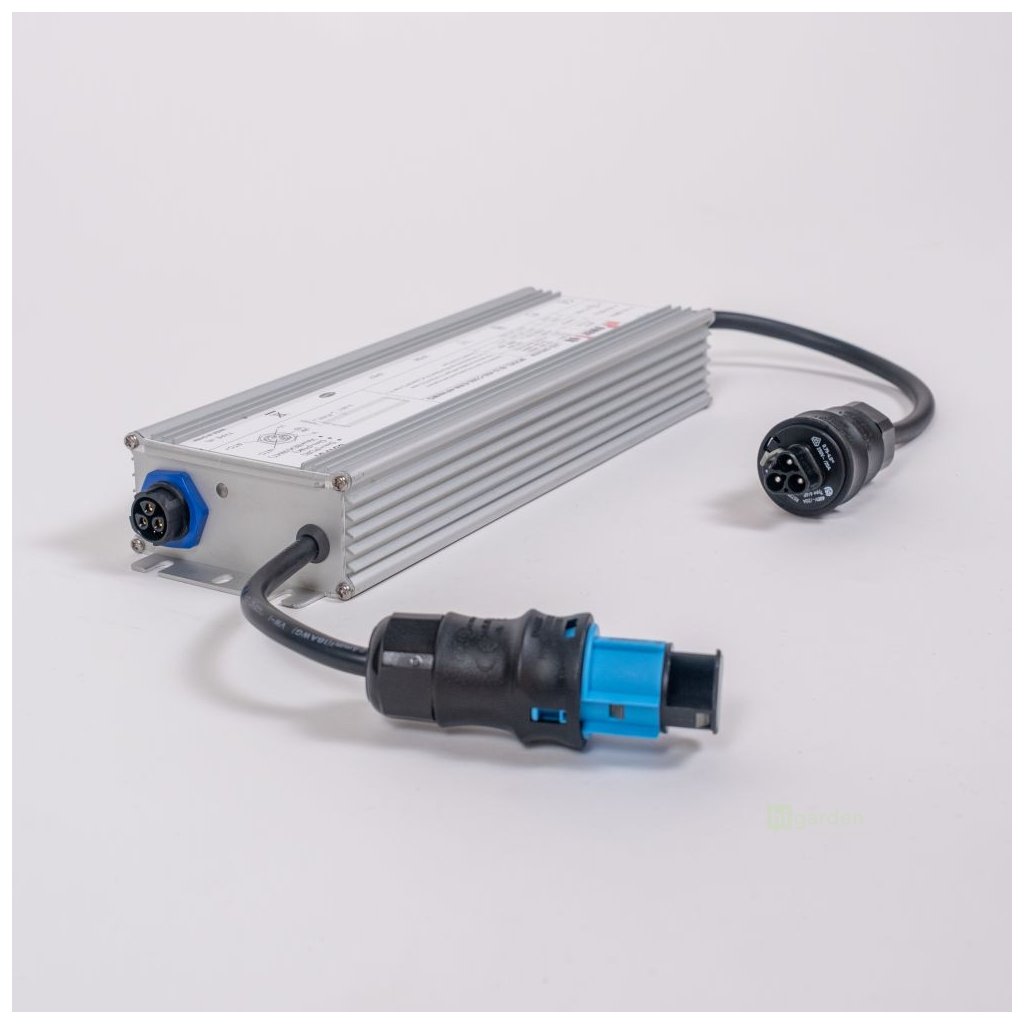

• Stmívání: modrý konektor na driveru (M-Dimmer, Bluetooth Dimmer nebo 0-10V)
• Nevyužité DC porty: terminační záslepka (povinné)
• Voděodolnost: konektor M19 na svítidle IP68; síťová zástrčka driveru voděodolná není

Kompatibilita

Kompatibilní:

• svítidla SANlight STIXX 3-80 (na plný výkon tři svítidla) nebo STIXX 6-150 (na plný výkon dvě svítidla) - vždy jen jedna řada
• Undercanopy STIXX 3-80 a Undercanopy STIXX 6-150 - podstropní verze stejných řad
• terminační záslepka SANlight (AI5010) na nepoužité DC porty driveru
• stmívače SANlight M-Dimmer a Bluetooth Dimmer, případně signál 0-10V (modrý konektor na driveru)
• prodlužovací kabely a rozbočovače M19 (5 PIN) z příslušenství STIXX pro propojení více svítidel

Nekompatibilní:

• míchání STIXX 3-80 a STIXX 6-150 na jednom driveru - nutná stejná svítidla
• ostatní řady STIXX (2-60, 4-100 a 5-120) - driver je určen jen pro řadu 3/6
• STIXX 50 - uzavřený systém s vlastním zdrojem, jiná kabeláž
• svítidla EVO a FLEX II - jiný konektor i napájení

Volba podle řady

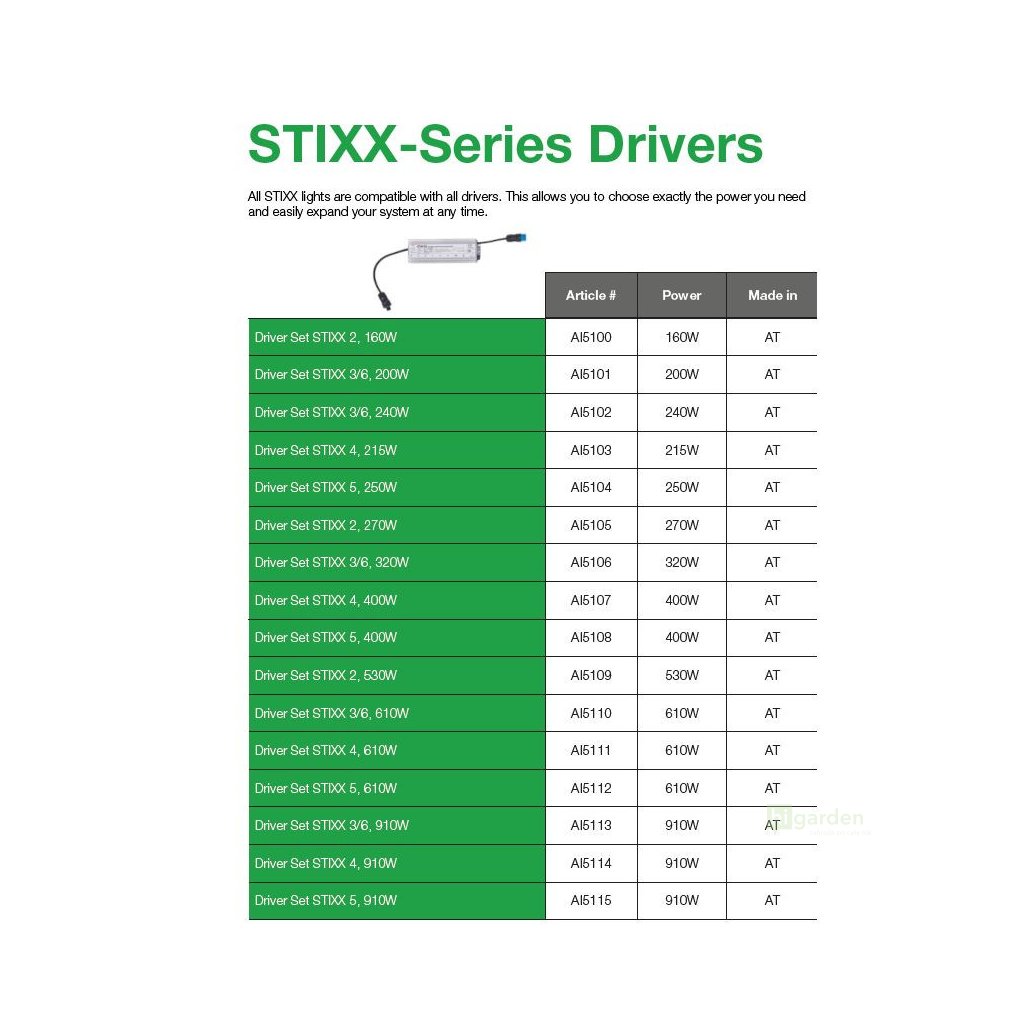

Podle oficiální tabulky SANlight utáhne 320W driver tři svítidla STIXX 3-80, nebo dvě STIXX 6-150 na plný výkon. Rozhodněte se nejdřív pro řadu podle velikosti prostoru, teprve pak podle tabulky odečtěte počet svítidel. Smart Driver zvládne i méně svítidel, než je maximum, takže sestavu můžete postupně dostavovat.

Stmívání a terminace

Stmívání řeší driver, ne svítidla: na jeho modrý konektor patří magnetický M-Dimmer, Bluetooth Dimmer SANlight nebo signál 0-10V a reguluje se jím celá sestava naráz. Každý nevyužitý DC port pak uzavřete terminační záslepkou - je povinná, protože bez ní může dojít k poškození systému.

Krytí a montáž

Svítidlo má krytí IP68 na konektoru M19, síťová zástrčka driveru voděodolná není a její spoj patří mimo vlhko. Driverů na sebe nestohujte a ponechte mezi nimi aspoň 10 mm.

Časté dotazy

Jak poznám, kolik svítidel 3-80 nebo 6-150 driver utáhne?

Počet na plný výkon udává oficiální tabulka SANlight a u každé řady je jiný - STIXX 3-80 má nižší příkon (70 W) než 6-150 (141 W), takže svítidel 3-80 utáhne driver víc. Konkrétní čísla najdete v parametrech. Obě řady se ale nikdy nekombinují na jednom driveru - napájíte buď 3-80, nebo 6-150, ne obojí naráz.

Co se stane, když nezaplním všechny porty driveru?

Nic, nemusíte je zaplnit hned. Smart Driver rozezná, kolik svítidel STIXX 6-150 je připojeno, a nevyužité porty nevadí - jen je uzavřete terminační záslepkou. Do plného počtu svítidel svítí každá naplno; přidání či odpojení svítidla driver pozná sám.

Proč se nepoužité porty driveru zaslepují?

Každý DC port driveru, který nevyužijete pro svítidlo, musí být osazen terminační záslepkou (AI5010) - jinak hrozí poškození systému. Je to drobný a levný díl, ale nepovinný není. Záslepka není součástí driveru ani svítidla, takže s jejím dokoupením počítejte při stavbě sestavy.
